Сердце классической системы LiveScope: модуль, который превращает трансдьюсер в живой сонар

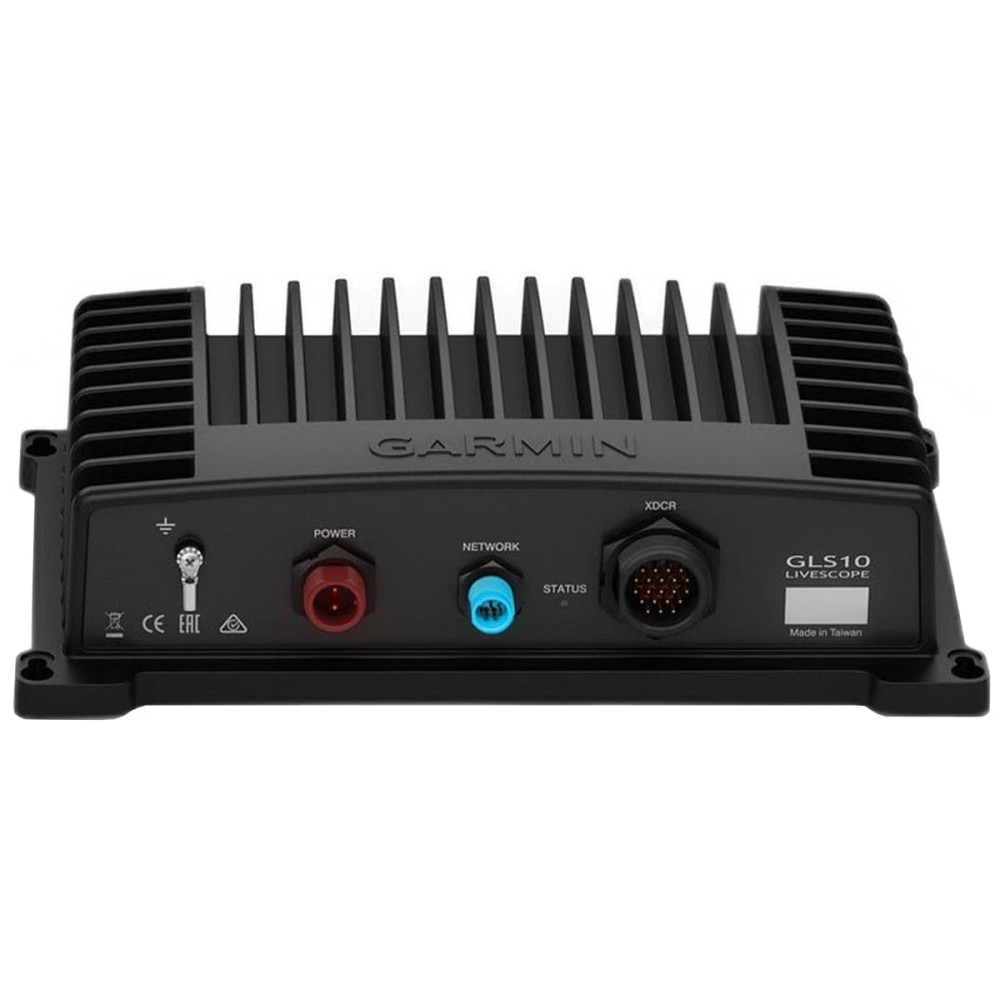

Классическая система LiveScope — это три компонента: картплоттер, модуль GLS 10 и трансдьюсер. GLS 10 — неприметный чёрный ящик, который и делает магию: принимает высокочастотный сигнал датчика и превращает его в живую картинку на экране.

Модуль работает с трансдьюсерами LiveScope и Panoptix LVS-серии, раздавая картинку по Garmin Marine Network на любой совместимый картплоттер: от GPSMAP до ECHOMAP Ultra. Один GLS 10 обслуживает один датчик; на больших лодках ставят два модуля для двух постов или двух датчиков.

Частотный диапазон 530–1100 кГц и мощность 500 Вт обеспечивают дальность до 61 м в режимах Down и Forward — этого достаточно и для летней охоты на свале, и для подлёдной разведки.

Корпус 24,5 × 14,9 × 6,5 см с защитой IPX7 ставится в сухое место или в трюм: ему не нужна вентиляция, рабочий диапазон от −15 до +70 °C позволяет монтаж у моторного отсека.

Питание 10–32 В, потребление до 58 Вт — штатная лодочная сеть тянет без запаса. В комплекте кабели питания и морской сети, поэтому установка сводится к монтажу и подключению двух разъёмов.

Если вы собираете живую систему с нуля или меняете модуль первого поколения, GLS 10 — та самая база для датчиков LVS32, LVS34, LVS62 и Panoptix. Учтите: новые датчики LiveScope 2 (LVS42HD и LVS44) к GLS 10 не подключаются — они работают напрямую с картплоттером.

Основные характеристики:

• Назначение: процессорный модуль live-сонара LiveScope/Panoptix LVS
• Частоты: 530–1100 кГц
• Мощность: 500 Вт
• Дальность: до 61 м (Down/Forward)
• Сеть: 1 порт Garmin Marine Network (малый разъём)
• Питание: 10–32 В; до 58 Вт; предохранитель 7,5 А
• Защита IPX7; диапазон −15…+70 °C
• Габариты и вес: 24,5 × 14,9 × 6,5 см; 2,0 кг
